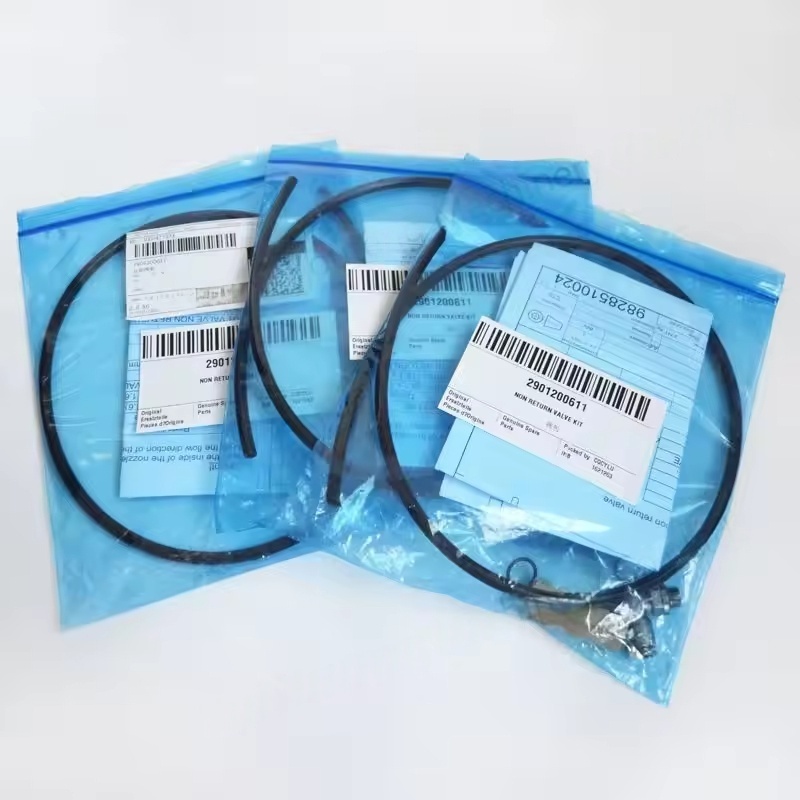

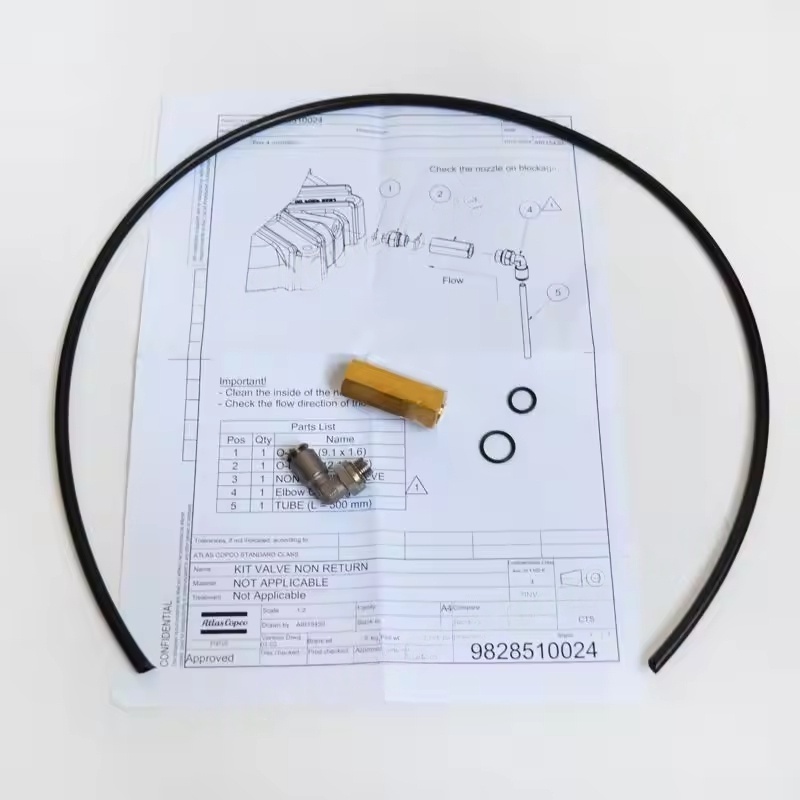

2901200611 ATLAS COPCO Kit comhla neamhshuite le haghaidh comhbhrúiteoir scriú insteallta ola

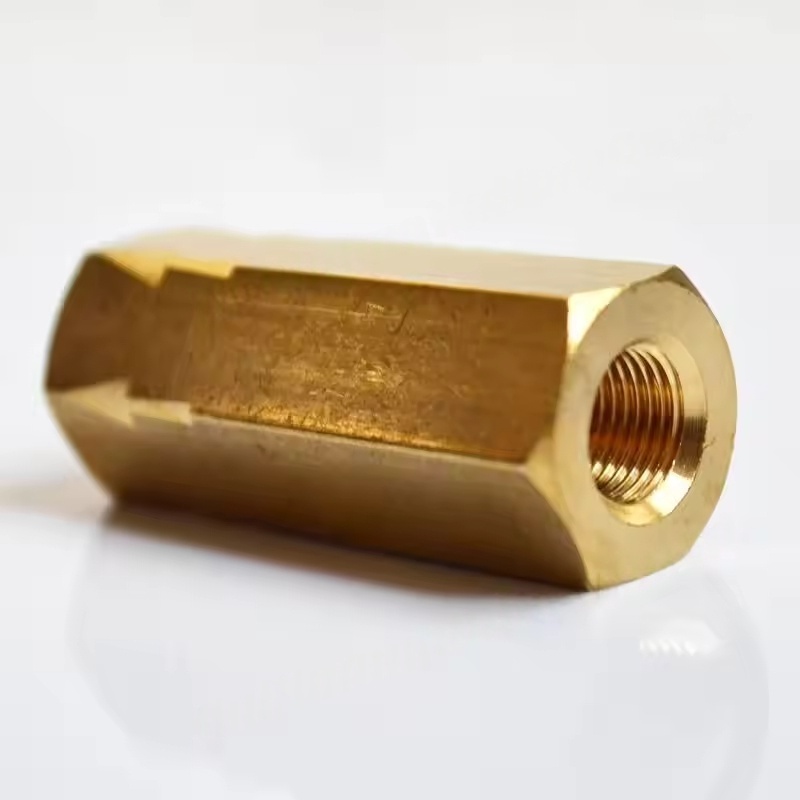

1. Comhlacht comhla an tionóil comhla neamh-fhillte den chomhbhrúiteoir aeir

Feidhm: Mar bhlaosc seachtrach an tionóil ar fad, freastalaíonn sé ar na croí -chomhpháirteanna inmheánacha agus nascann sé na píblínte.

Ábhar: Roghnaithe bunaithe ar an mbrú oibre agus ar na tréithe meánacha, áirítear ar ábhair choitianta iarann ​​teilgthe (oiriúnach do choinníollacha brú íseal), cruach theilgthe (brú meánach-ard), agus cruach dhosmálta (do thimpeallachtaí creimneacha ar nós na dtionscal bia agus cógaisíochta).

Struchtúr: De ghnáth i gcineál díreach nó uillinn ar dheis, tá bealaí sreabhach taobh istigh ann chun sliocht réidh aeir a chinntiú.

2.

Feidhm: Rialaíonn sé treo an aeir, gan ach sreabhadh aontreo a cheadú (ón asraon comhbhrúiteora aeir go dtí an t-umar stórála nó na píblínte iartheachtacha), agus cosc ​​a chur ar shreabhadh droim ar ais.

Cineálacha coitianta:

Croí Comhla Cineál Ardaithe: Bogann sé suas agus síos ar feadh ais an chomhla comhla, tá feidhmíocht mhaith ina saothraítear rónta aige, atá oiriúnach do phíblínte beaga trastomhas.

Comhla Cineál Swing Croí: Osclaíonn sé trí rothlú timpeall na haise hinge, tá friotaíocht íseal aige, atá oiriúnach do chásanna ard-sreafa, trastomhas mór.

Comhla Cineál Ball Croí: Tá struchtúr simplí agus freagairt thapa ag rónta trí fhéinmheáchan nó trí fhórsa earraigh na liathróide.

Ábhar: Déanta den chuid is mó as miotail atá frithsheasmhach in aghaidh (mar shampla práis, iarann ​​insínte), úsáideann roinnt cásanna ardchruinnithe plaistigh innealtóireachta (mar shampla polytetrafluoroethylene) chun feidhmíocht inaisithe a fheabhsú.

3.

Feidhm: Cinntíonn sé go bhfuil an t -aerdhíonacht nuair a bhíonn an croí comhla i dteagmháil leis an suíochán comhla, ag cosc ​​sceitheadh.

Ábhair choitianta:

Rubber bútaidhé -nítríle (NBR): Friotaíocht mhaith ola, atá oiriúnach do ghnáthchórais comhbhrúiteora aeir.

Fluororubber (FKM): frithsheasmhach in aghaidh teochtaí arda agus creimeadh ceimiceach, atá oiriúnach do thimpeallachtaí meánteochta nó meánmhéide.

Dromchla ina saothraítear rónta miotail: baintear amach séalaithe trí dhromchlaí teagmhála miotail beachtais, atá oiriúnach do choinníollacha ardbhrú, ardteochta.

4.

Feidhm: Cuir fórsa rebound ar fáil chun croílár an chomhla a dhéanamh go docht leis an suíochán comhla nuair nach bhfuil aon sreabhadh aer ann, ag baint amach séalaithe.

Saintréithe: Ní mór do leaisteachas an earraigh an brú oibre a mheaitseáil - méadóidh an iomarca leaisteachas friotaíocht an tsreafa aeir, d'fhéadfadh ró -bheag a bheith mar thoradh ar rónta.

Ábhar: De ghnáth déanta as cruach dhosmálta chun meirge agus teip a chosc i dtimpeallachtaí tais nó olacha.

5 Suíochán comhla an tionóil comhla neamh-aisfhillte den chomhbhrúiteoir aeir

Feidhm: Cruthaíonn sé péire ina saothraítear ina shéalú leis an gcroílár comhla, mar an príomhdhromchla teagmhála chun aer -sreabhadh droim ar ais a chosc.

Gnéithe: Ní mór an dromchla a mheaitseáil go beacht (mar shampla snasú) chun a chinntiú go mbeidh an t -oiriúnacht leis an gcroílár comhla, is féidir roinnt suíochán comhla a athsholáthar le haghaidh cothabhála éasca.

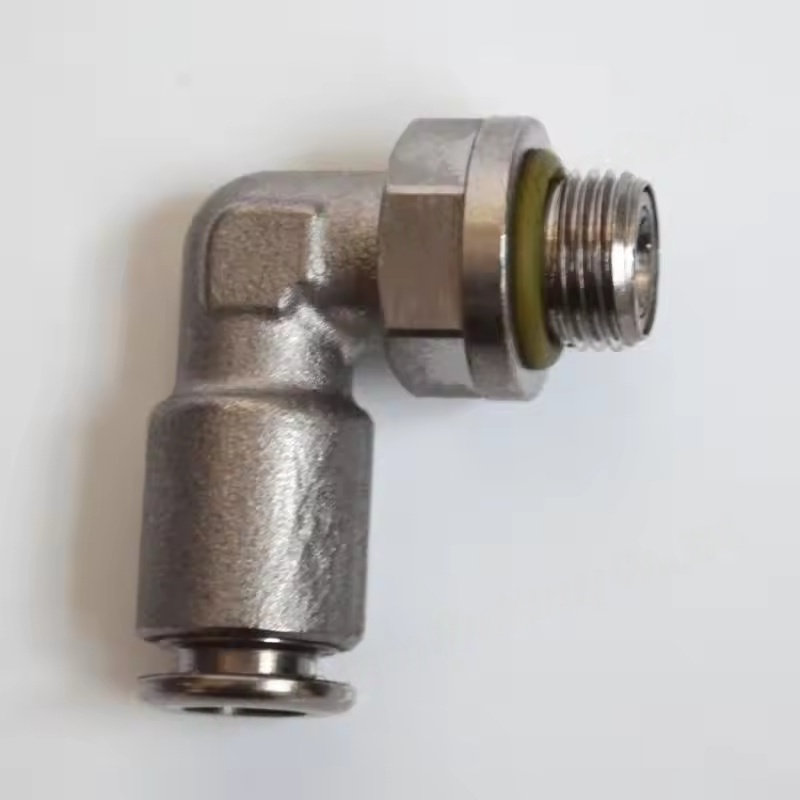

6. Comhéadain nasctha le cóimeáil comhla neamh-fhillte an chomhbhrúiteora aeir

Feidhm: Nascann sé an calafort sceite comhbhrúiteora aeir leis na píblínte iartheachtacha (amhail umair stórála, triomadóirí, etc.).

Foirmeacha coitianta:

Comhéadain snáithithe (snáithe inmheánach / snáithe seachtrach): ar nós G snáithe, snáithe NPT, atá oiriúnach do thrastomhais bheaga (≤dn50).

Comhéadain flange: Oiriúnach do phíblínte trastomhas mór, ag soláthar nasc daingean agus ina saothraítear rónta láidir.

Comhéadain táthúcháin: Oiriúnach do chásanna ardbhrú, ard-chreathaidh, a éilíonn suiteáil táthú gairmiúil.

Feidhmeanna lárnacha an tionóil comhla neamh-aisfhillte den chomhbhrúiteoir aeir

Cosc a chur ar chúl -sreabhadh: Coisceann sé an t -aer comhbhrúite san umar stórála ó shreabhadh ar ais go dtí an príomh -aonad comhbhrúiteora nuair a stoptar é, ag seachaint uainíocht droim ar ais an phríomh -aonaid nó an ola bhealaithe atá á bhrú isteach sa sorcóir.

Cosain an córas: Cosc ar uisce comhdhlúthaithe nó ar neamhíonachtaí ón trealamh iartheachtach (mar shampla triomadóirí, scagairí) ó shreabhadh ar ais isteach sa chomhbhrúiteoir aeir, ag laghdú an riosca teip.

Brú an chórais a choinneáil: Cinntíonn sé cobhsaíocht an bhrú san umar stórála tar éis múchta, ag seachaint tosaithe go minic an chomhbhrúiteora aeir.
