Comhpháirteanna cúplála Atlas Copco Air Compressors, I. Cineálacha agus Gnéithe Coiteanna
Cúpláil leaisteach

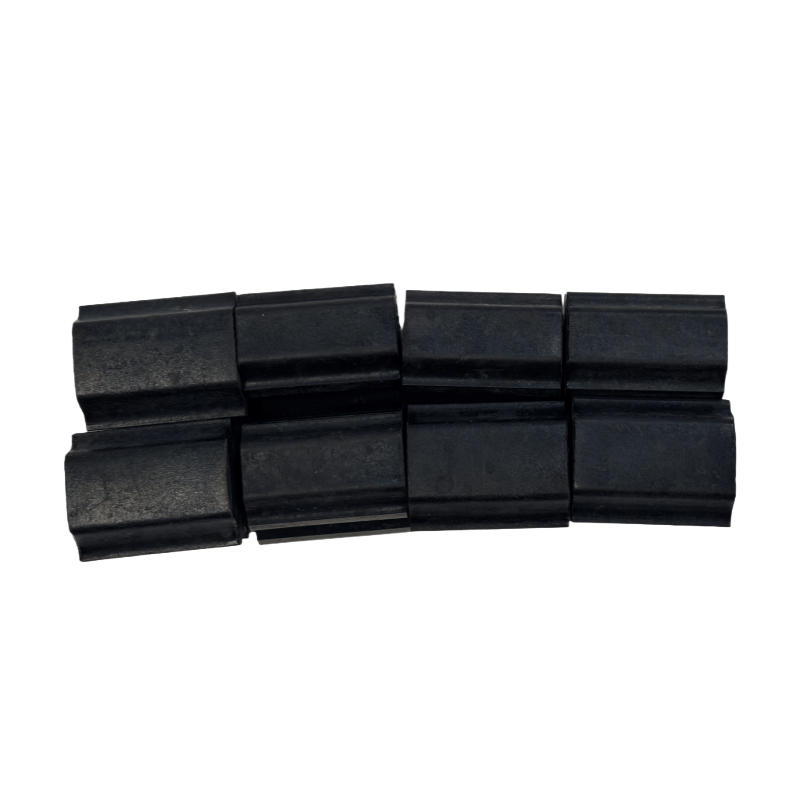

Struchtúr: comhdhéanta de dhá leath cúpláil (ceangailte leis an seafta mótair agus an príomh -seafta meaisín faoi seach) agus eilimint leaisteach (mar eochaircheap rubair nó bloc polúireatán) i lár.
Gnéithe: Tá cumais áirithe maolánaithe agus ionsúcháin turraing ann, is féidir leis cúiteamh a dhéanamh ar dhifríochtaí beaga aiseach, gathacha agus uilleach, agus tá sé oiriúnach do chomhbhrúiteoirí scriú beag agus meánmhéide (mar shampla an tsraith GA 11-75kW).
Buntáistí: Suiteáil agus cothabháil shimplí, costas íseal, agus is féidir leis tionchar an chreathaidh ar an mótar agus an príomh -mheaisín a laghdú.
Cúpláil scairt
Struchtúr: Tarchuirtear chasmhóimint trí scairt miotail (cruach dhosmálta de ghnáth), gan fadhb na n -eilimintí leaisteacha a chaitheamh.
Gnéithe: Beachtas ard, déine ard, le raon diall níos lú incheadaithe, ach éifeachtúlacht ard-tarchuir (gar do 100%), atá frithsheasmhach in aghaidh teochtaí arda agus éilliú ola, atá oiriúnach do mhúnlaí móra nó ardbhrú (mar shampla GA 90kW agus os cionn na sraitheanna, sraith ísealbhrú ZR).
Buntáistí: Saol na Seirbhíse Fada, gan codanna caithimh a athsholáthar go minic, atá oiriúnach do chásanna oibriúcháin ard-ualaigh.
Cúpláil hiodrálach
Struchtúr: Tarchuirtear cumhacht trí leacht (ola de ghnáth), lena n -áirítear roth caidéil, tuirbín agus roth treorach, etc.
Gnéithe: Is féidir leis gnólacht nuathionscanta a bhaint amach, sruth tosaigh an mhótair a laghdú, a chosaint go huathoibríoch i gcás ró-ualaigh, atá oiriúnach do roinnt samhlacha speisialta a dteastaíonn luaineachtaí tosaithe nó ualach go minic uathu.
Buntáistí: Cosnaíonn sé an mótar agus an príomh -mheaisín ó ualaí turraing, cuirtear leis an saol trealaimh.
Ii. Lárfheidhmeanna
Tarchur Cumhachta: Cobhsaíonn sé tarchur chumhacht rothlach an mhótair chuig an bpríomh -mheaisín, ag cinntiú gnáthoibriú an phríomh -rótar meaisín.
Cúiteamh diallta: Laghdaíonn sé na hearráidí mí -ailínithe aiseach, gathacha agus uilleach le linn na suiteála, laghdaíonn sé strus breise de bharr mí -ailíniú.
Ionsú maolánaithe agus turraing: ionsúnn sé an creathadh agus an turraing le linn na hoibríochta, laghdaíonn sé torann, agus cosnaíonn sé príomh -chomhpháirteanna amhail an mótar agus na príomh -imthacaí meaisín.
Cosaint ró -ualaigh: Dícheanglóidh nó duillín roinnt cineálacha (mar chúpláin hiodrálacha, cúpláin le bioráin lomadh) i gcás ró -ualaigh, ag cur cosc ar an mótar nó an príomh -mheaisín a bheith damáiste mar gheall ar ró -ualú.
Iii. Cothabháil agus diagnóis locht
Iniúchadh laethúil
Breathnaigh go rialta an bhfuil creathadh neamhghnách, torann nó sceitheadh ola ag an gcúpláil (le haghaidh cúpláin hiodrálacha).
Seiceáil an bhfuil na heilimintí leaisteacha (mar phillíní rubair) ag dul in aois, scáinte nó caite, agus an bhfuil scoilteanna nó dífhoirmithe ag na comhpháirteanna miotail.
Cinntigh go bhfuil an clúdach cosanta cúplála slán chun cosc a chur ar chodanna rothlacha a bheith nochta agus timpistí sábháilteachta a chruthú.
Calabrú ailínithe
Tar éis na comhpháirteanna cúplála a shuiteáil nó a athsholáthar, caithfear calabrú beacht ailínithe (a mholtar a úsáid chun ionstraim ailínithe léasair a úsáid); Seachas sin, beidh caitheamh roimh am ar an cúpláil, ag téamh na n -imthacaí nó ag torann neamhghnácha ón bpríomh -mheaisín.
Tar éis dó a bheith ag rith ar feadh tréimhse ama (mar shampla gach 6 mhí), athsheiceáil an t -ailíniú chun cosc a chur ar chlaontaí de bharr lonnaíochta bunúsacha nó boltaí scaoilte.
Lochtanna agus láimhseáil choitianta
Creathadh / torann neamhghnácha: Den chuid is mó mar gheall ar mhí-ailíniú iomarcach aiseach, gathach nó uilleach ar an ailíniú nó ar an damáiste do na heilimintí leaisteacha, teastaíonn ath-chalabrú nó athsholáthar na n-eilimintí.
Teip ar tharchur cumhachta: D'fhéadfadh sé a bheith mar thoradh ar bhriseadh scairt, ar dhíorma bloc leaisteach nó ar bhriseadh bioráin lomadh, a cheangal ar an meaisín a stopadh le haghaidh cigireachta agus athsholáthar comhpháirteanna comhfhreagracha, agus imscrúdú a dhéanamh ar chúis an ró -ualaigh.
Teocht ard: De ghnáth, de bharr droch -ailíniú nó bealaithe neamhleor (le haghaidh cúpláin hiodrálacha), teastaíonn calabrú ailínithe nó athsholáthar / athsholáthar sreabhach oibre.
Roghnú comhpháirt cúplála
Ní mór do shonraíochtaí na gcomhpháirteanna cúplála (mar shampla trastomhas poll, grád chasmhóiminte) trastomhas agus cumhacht an mhótair agus an phríomh -mheaisín a mheaitseáil. Moltar go n -úsáidfí gabhálais bhunaidh Atlas Copco chun cruinneas tríthoiseach agus iontaofacht ábhair a chinntiú, ag seachaint damáiste trealaimh de bharr gabhálais níos ísle.
